OBJETIVOS
Objetivo General
Analizar el comportamiento de circuitos eléctricos en serie y paralelo mediante su construcción y simulación en la plataforma Tinkercad, identificando diferencias en el flujo de corriente, voltaje y comportamiento de los componentes.
Objetivos Específicos
- Construir un circuito en serie y un circuito en paralelo utilizando resistencias, una fuente de voltaje y multímetros en Tinkercad.
- Medir y comparar el comportamiento del voltaje y la corriente en cada tipo de circuito.
- Comprobar la aplicación de la Ley de Ohm en las configuraciones analizadas.
- Diferenciar las aplicaciones prácticas de cada tipo de circuito.
MARCO TEÓRICO
Circuito en serie
Los elementos están conectados en un único camino. La corriente que circula es la misma en todos los componentes, pero el voltaje de la fuente se divide entre ellos.
Circuito en paralelo
Los elementos se conectan en ramas independientes. Cada rama recibe el mismo voltaje de la fuente, mientras que la corriente se divide proporcionalmente según la resistencia de cada rama.
Ley de Ohm (V = I × R)
Relaciona voltaje, corriente y resistencia, y permite calcular los valores teóricos en cualquier circuito eléctrico.
Aplicaciones practicas:
Serie: fusibles, alarmas, luces decorativas antiguas.
Paralelo: instalaciones eléctricas residenciales, equipos electrónicos.

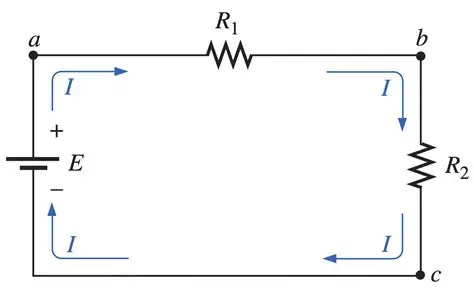

Circuito en serie

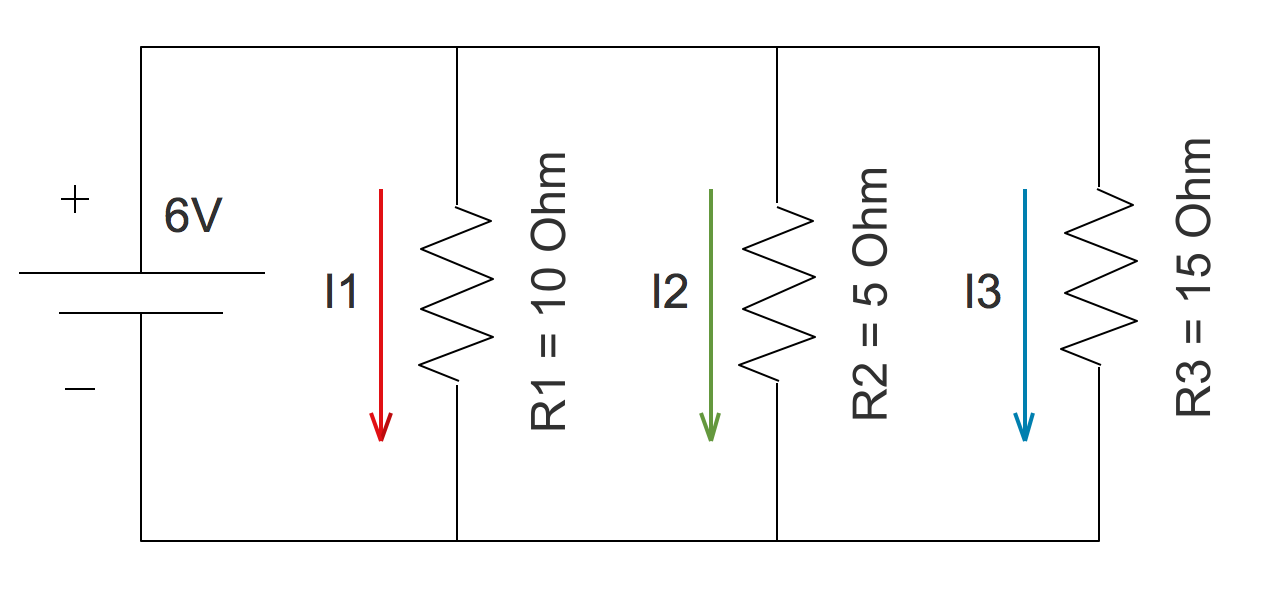

Circuito en paralelo
MATERIALES Y EQUIPO
PROCEDIMIENTO PARA CIRCUITO EN SERIE
PROCEDIMIENTO PARA CIRCUITO PARALELO
tinkercad: Simulacion de circuitos en serie y paralelo
TABLA DE RESULTADOS COMPUERTA "OR"
| Tipo de circuito | Voltaje total(V) | Corriente total(A) | Voltaje de cada resistencia | Corriente por resistencia (A) |
|---|---|---|---|---|
| Serie | 9 | 0.03 | R1 = 4.5, R2 = 4.5 | 0.03 en ambas |
| Paralelo | 9 | 0.06 | R1 = 9, R2 = 9 | R1 = 0.03, R2 = 0.03 |
ANÁLISIS Y DISCUSIÓN
- En el circuito en serie, la corriente fue la misma para todos los elementos, mientras que el voltaje se repartió entre las resistencias.
- En el circuito en paralelo, cada resistencia recibió el mismo voltaje de la fuente, pero la corriente se dividió entre las ramas.
- Se validó la Ley de Ohm, ya que los valores simulados coincidieron con los cálculos teóricos.
- Se concluyó que los circuitos en paralelo ofrecen mayor confiabilidad para aplicaciones prácticas, mientras que los circuitos en serie son útiles cuando se requiere que todos los elementos dependan de un mismo flujo de corriente.
CONCLUSIONES
- Los circuitos en serie mantienen la misma corriente en todos los elementos, pero dividen el voltaje entre ellos.
- Los circuitos en paralelo mantienen el mismo voltaje en cada rama, dividiendo la corriente entre las resistencias.
- La simulación en Tinkercad permitió visualizar de manera clara estas diferencias.
- Los resultados obtenidos coinciden con la teoría, demostrando la aplicación de la Ley de Ohm.
